如何安裝門式起重機的軌道?

作者: 發布于:2015/11/12 14:55:00 點擊量:

1.按圖紙?jiān)O(shè)計的位置、高程安裝軌道、鋼軌鋪設前,應對鋼軌的端面、直線度和扭曲進行檢查,合格后方可鋪設。安裝前應確定軌道的安裝基準線,軌道的安裝基準線宜為吊車梁的定位軸線。


2.鋼梁上鋪設軌道結構的,軌道的實際中心線對鋼梁實際中心線的位置偏差不應大于10mm,且不大于鋼梁腹板厚度的一半。


3.軌道鋪設在鋼梁上,軌道底面應與鋼梁頂面貼緊。當有間隙、且長度超過200mm時,應加墊板墊實,墊板長度不應小于100 mm,寬度應大于軌道底面10--20 mm,每組墊板不應超過3層,墊好后與鋼梁焊接固定。


4.軌道的實際中心線對安裝基準線的水平位置的偏差,對于通用的門式起重機不應大于5 mm


5.門式起重機軌道跨度小于或等于10m時,軌道跨距允許偏差為±3.0 mm。

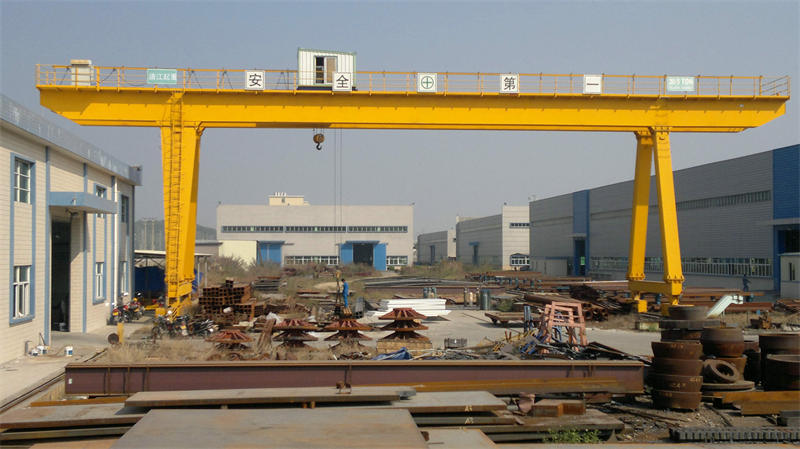

MG場景0 拷貝.jpg


6.當門式起重機跨度大于10m時,偏差按下式計算,但最大不應超過±15 mm。

          △S=±[3+0.25(S-10)]

  式中: △S—起重機跨度的允許偏差 S—起重機軌道跨度


7.軌道頂面對其設計位置的縱向傾斜度,通用門式起重機不應大于3/1000,每2m測一點,全行程內高低差不應大于10 mm。


8.軌道頂面基準點的標高相對于設計標高的允許偏差,對于通用門式起重機為±10 mm。同一截面兩平行軌道的標高相對差,對于通用門式起重機為±10 mm。


9.兩平行軌道的接頭位置應錯開,其錯開距離不應等于門式起重機前后輪的基距。
